叠式污泥脱水机

       叠式污泥脱水机的主体是由固定环和游动环相互层叠，螺旋轴贯穿其中形成的过滤装置。

        固定环和游动环之间形成的细小活动滤缝，过滤滤液，螺旋轴和环片形成的内腔充满絮凝颗粒，向末端背压板转动过程输送挤压并形成泥饼。

        螺旋轴旋转推动，不断带动游动环上下左右的运动清扫滤缝，防止堵塞。

1、叠式污泥脱水机适用于高、低浓度污泥的脱水。进行低浓度(2000mg/L)污泥 的脱水时，无需建设浓缩池、贮存池，降低建设成本，减少磷的 释放和厌氧臭气的产生。

2、不堵塞，减少冲洗用水量，节省水费，减少清洗用水回流造成的 内循环负担。

3、电控柜、絮凝混合槽和脱水主体一体化，减少占地面积，安装起 来简单方便。

4、脱水机基本处于封闭作业，且处理稳定、及时，使现场臭气减少 到*低，改shan工人的工作环境。

5、实现全自动24小时运行，减少操作工人的劳动强度。

6、螺旋轴运转速度低，一分钟为2-3转，耗电低，现场基本没有振 动和噪音。

7、机体几乎全部采用不锈钢材质，能够*大限度延长使用寿命。更 换部件只有螺旋轴和游动环，使用周期长。

8、日常维护时间短，维护作业简单。

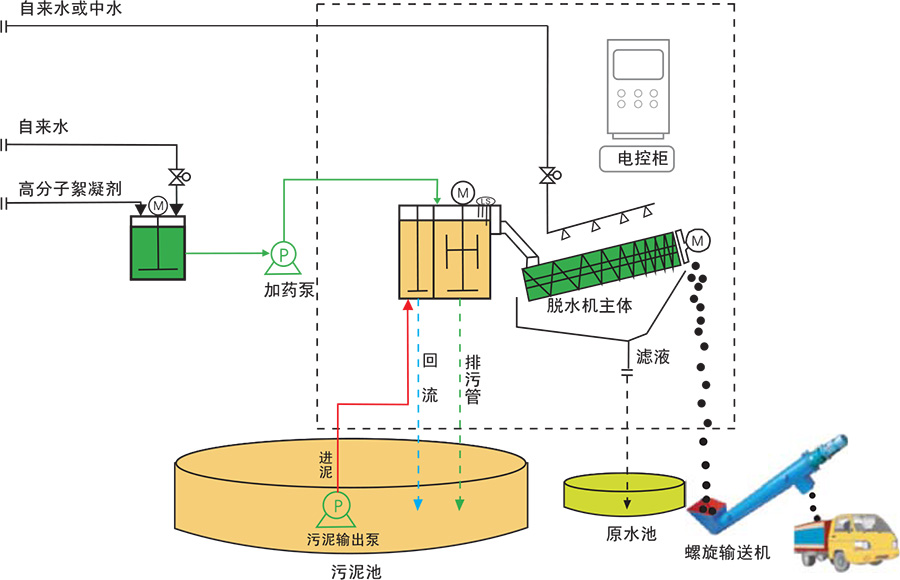

图1、污泥池内的污泥通过污泥输送泵，被输送至 计量槽，通过调节计量槽内液位调整管调节进泥 量，多余的污泥通过回流管回流到污泥池。

图2、污泥和絮凝剂在絮凝混合槽内，通过搅拌机 进行充分混合形成矶花，理想的矶花的直径在5mm 左右。

图3、矶花在浓缩部经过重力浓缩，大量的滤液从 浓缩部的滤缝中排出。

图4、浓缩后的污泥沿着螺旋轴旋转的方向继续向 前推进，在背压板形成的内压作用下充分脱水。

图5、脱水后的泥饼从背压板与螺旋主体形成的空 隙排出。可以通过调节螺旋轴的转动速度和背压 板的空隙来调节污泥处理量和泥饼的含水率。 絮凝混合槽排污管只在清洗混合槽的时候才使用。
